ijssurf zelfbouw 2012/2013 skate model (bestuurbaar)

Hier kun je alles kwijt wat te maken heeft met ijssurfen en het bouwen van de onderdelen

Moderator: Hansie

spdr870
Deur-surfer
Deur-surfer
Berichten: 46
Lid geworden op: vr aug 24, 2012 6:23 pm

Re: ijssurf zelfbouw ,seizoen 2012/2013

Bericht door spdr870 » do dec 27, 2012 1:36 pm

@Speedsurfer142: Waarschijnlijk hebben jou trucks een H passing. Deze kun je het beste ruimen (12mm H7), heb ik me laten vertellen.

Wat tekeningen hoe ik de ijzers wil gaan bevestigen:
Afbeelding
Afbeelding

Gebruikersavatar
Speedsurfer142
Die-hard windsurfer
Die-hard windsurfer
Berichten: 1361
Lid geworden op: wo nov 12, 2003 4:39 pm
Surf spul: F2's - 3x Missile, SXXS, SXS, SXM, SXXL - Equipe II, Gun Sails GS-R 2014 5,6-9,5
Contacteer:

Re: ijssurf zelfbouw ,seizoen 2012/2013

Bericht door Speedsurfer142 » do dec 27, 2012 2:54 pm

@Spdr870 ik heb geen flauw benul wat een H-passing is. Mijn trucks zijn Scrub trucks. Ik heb de as gemeten met een schuifmaat en deze is 12mm. Het is een holle as trouwens. Ik zal proberen hier enkele foto's te plaatsen. Die komen dus over enkele minuten.

Afbeelding

Afbeelding

Gebruikersavatar
STORM!
Freeride pro
Freeride pro
Berichten: 253
Lid geworden op: ma mei 19, 2008 7:41 pm
Surf spul: Bijna compleet

Re: ijssurf zelfbouw ,seizoen 2012/2013

Bericht door STORM! » do dec 27, 2012 10:37 pm

/techgeekmode:
Lol @ techneuten.
Meer over passingen:
http://www.nadro.nl/mark/iso-passingstelsel.html
\end techgeek

:lol:

Ik maak er een H7 van. Normaal gesproken komt er een wieltje met een lager op, die zullen ook een H7 passing hebben, ik denk dat de as dan iets van 12h6 is.

Het gat is idd iets van 9mm. Eerder heb ik ook aangegeven dat ik dit achteraf makkelijk aan kan passen. Het opboren wil ik wel doen, maar het slijpen zul je zelf moeten doen.

(evt schuurbandmachine, vijl, wetsteen)
tip: schuurbandmachine op zijn kop vastzetten en dan het ijzer erop slijpen.

Ik noteer wie wat voor gat wil.

@spdr870: welk cadpakket gebruik je? ziet er netjes uit.

@sytse-rvn: dat zullen er in totaal 8 zijn dan, = +- 12kg, dan kost het 12 euro nogwat (10-40kg) dus dat maakt niet uit, dan verstuur ik 2 pakketten, hoef je ook nog niet eens extra km's te rijden om het ergens anders op te halen.

spdr870
Deur-surfer
Deur-surfer
Berichten: 46
Lid geworden op: vr aug 24, 2012 6:23 pm

Re: ijssurf zelfbouw ,seizoen 2012/2013

Bericht door spdr870 » vr jan 04, 2013 12:56 pm

Een paar fotootjes van de voortgang. Gaten zijn geboord en geruimd. Ijzers passen nu netjes op de trucks.

TODO:
- Draadstang tussen ijzers
- Plank maken
- Schaatsen slijpen

Het slijpen schijnt niet op een schuurband te mogen. Het rvs kan dan gaan plakken op de band en blauw worden van de hitte. Toch maar proberen om het op de freesbank te (laten) doen...

Afbeelding

Afbeelding

Afbeelding

Gebruikersavatar
snellemelle
Funboarder in spe
Funboarder in spe
Berichten: 112
Lid geworden op: wo feb 06, 2008 12:39 am
Surf spul: Tabou Rockets 105, 125 en 145, Manics 2007 4.7, 5.3, Overdrives 2008 5.5, 6.0, 6.5, 7.5 en 8.5

Re: ijssurf zelfbouw 2012/2013 skate model (bestuurbaar)

Bericht door snellemelle » zo jan 13, 2013 12:19 am

Voor de skatesurfers, nu twee types in de aanbieding, de standaard en een verhoogde versie.

Afbeelding

Standaard versie

Afbeelding

Afbeelding

"draaicirkel"= 21 meter

5mm dik en 380mm lang,

70mm hoog, asgat tov ijs 50mm

gewicht 700 gram per stuk

Messen worden gefreesd, een zijde 2x 45 graden voor "zacht" ijs, andere zijde 1x 45 graden voor "hard" ijs

Omdat ze symmetrisch zijn kunnen ze worden omgedraaid.

Verhoogde versie

8mm dik ipv 5mm.

100mm hoog, asgat tov ijs 80mm

Messen worden gefreesd, beide zijde 2x 45 graden

Omdat ze symmetrisch zijn kunnen ze worden omgedraaid.

Afbeelding

Als er geïnteresseerde zijn hoor ik het wel.

Set (4st) standaard messen: € 55,-
Set (4st) verhoogde messen: € 70,-


groetjes melle
Laatst gewijzigd door snellemelle op ma jan 21, 2013 7:55 pm, 1 keer totaal gewijzigd.

Gebruikersavatar
Nils49
Freeride pro
Freeride pro
Berichten: 340
Lid geworden op: zo okt 04, 2009 8:10 am
Surf spul: Fanatic Falcons/Neilpryde RS Racings/F-Hot fins
Contacteer:

Re: ijssurf zelfbouw 2012/2013 skate model (bestuurbaar)

Bericht door Nils49 » zo jan 13, 2013 10:26 am

Mijn bestuurbare ijssurfer, na een dag bouwen, met gebruikmaking van de ijzers van Storm (nog bedankt, mooi werk)

https://picasaweb.google.com/1167150402 ... un9yfC5pQE

Vandaag spuiten, dan antislip erop, voetbanden en mastrail constructie, last but not least schaatsen slijpen.

Net op tijd om volgende weekend op het Veluwemeer te gebruiken! :D

spdr870
Deur-surfer
Deur-surfer
Berichten: 46
Lid geworden op: vr aug 24, 2012 6:23 pm

Re: ijssurf zelfbouw 2012/2013 skate model (bestuurbaar)

Bericht door spdr870 » zo jan 13, 2013 11:49 am

Mooi gedaan!

Wat is de lengte van de plank?
Ik ben gisteren ook bezig geweest. Zelfde ijzers, zelfde trucks, toch redelijk andere uitvoering. Ik heb de ijzers onder een hoek van 15 graden gezet. Verder heb ik 2 platen hout op elkaar gelijmt voor extra stijfheid.

Volgende stap: schilderen. Bij mijn vorige board (driehoek) had ik zout door de verf gemengt en dat erop geschilderd. Dat werkte erg goed, redelijk goede grip. Verder moet ik de ijzers op de trucks nog wat beter uitlijnen, een beetje spelen met ringetjes....

Afbeelding
Afbeelding
Afbeelding
Afbeelding

Gebruikersavatar
Nils49
Freeride pro
Freeride pro
Berichten: 340
Lid geworden op: zo okt 04, 2009 8:10 am
Surf spul: Fanatic Falcons/Neilpryde RS Racings/F-Hot fins
Contacteer:

Re: ijssurf zelfbouw 2012/2013 skate model (bestuurbaar)

Bericht door Nils49 » zo jan 13, 2013 1:31 pm

De lengte van mijn ijssurfer is 1.25 m, de breedte 34 cm, dikte 18 mm.
Ik heb er alu profielen onder zitten voor de stijfheid.
Ik ga nog wel wigvormige spacers op mountainboardshop (of elders) bestellen om de trucks iets te kunnen kantelen.
Bij http://www.sickboards.nl/en/35-griptape heb ik "gator super coarse 11" grip" gekocht.

Gebruikersavatar
STORM!
Freeride pro
Freeride pro
Berichten: 253
Lid geworden op: ma mei 19, 2008 7:41 pm
Surf spul: Bijna compleet

Re: ijssurf zelfbouw 2012/2013 skate model (bestuurbaar)

Bericht door STORM! » ma jan 14, 2013 10:32 am

Wow, ziet er allemaal strak uit!
Goed bezig!

@spdr870: ik zie dat je de ijzers alleen op het rechte vlak geslepen hebt. Ik heb ze voor mezelf met een schuurband de oploopvlakken ook in een V geslepen. Het ijzer zakt namelijk iets in het ijs en dan zou je alsnog met een recht vlak op het ijs staan.

Gebruikersavatar
eckerdt
Windsurf guru
Windsurf guru
Berichten: 1654
Lid geworden op: do feb 17, 2005 3:10 pm
Surf spul: van alles en nog wat

Re: ijssurf zelfbouw 2012/2013 skate model (bestuurbaar)

Bericht door eckerdt » do jan 17, 2013 9:14 pm

Is er iemand die een rem oid op z'n iceskate gebouwd? Heb niet zo'n zin om veel te klussen maar een makkelijke oplossing kan misschien wel de veiligheid wat verhogen.

Gebruikersavatar
Pim H360
Die-hard windsurfer
Die-hard windsurfer
Berichten: 1016
Lid geworden op: vr aug 26, 2005 7:54 pm
Zeilnummer: H360
Teamrider: GO4WATERSPORT.NL
Surf spul: FANATIC QUAD & SKATE NS HERO 3,7/4,2/4,7/5,2
Contacteer:

Re: ijssurf zelfbouw 2012/2013 skate model (bestuurbaar)

Bericht door Pim H360 » vr jan 18, 2013 3:32 pm

Gewoon je zeil tegen de wind in drukken?

Gebruikersavatar
eckerdt
Windsurf guru
Windsurf guru
Berichten: 1654
Lid geworden op: do feb 17, 2005 3:10 pm
Surf spul: van alles en nog wat

Re: ijssurf zelfbouw 2012/2013 skate model (bestuurbaar)

Bericht door eckerdt » vr jan 18, 2013 3:47 pm

Tja, dan nog sta je met een rem wel ff sneller stil.

Gebruikersavatar
Nils49
Freeride pro
Freeride pro
Berichten: 340
Lid geworden op: zo okt 04, 2009 8:10 am
Surf spul: Fanatic Falcons/Neilpryde RS Racings/F-Hot fins
Contacteer:

Re: ijssurf zelfbouw 2012/2013 skate model (bestuurbaar)

Bericht door Nils49 » vr jan 18, 2013 5:09 pm

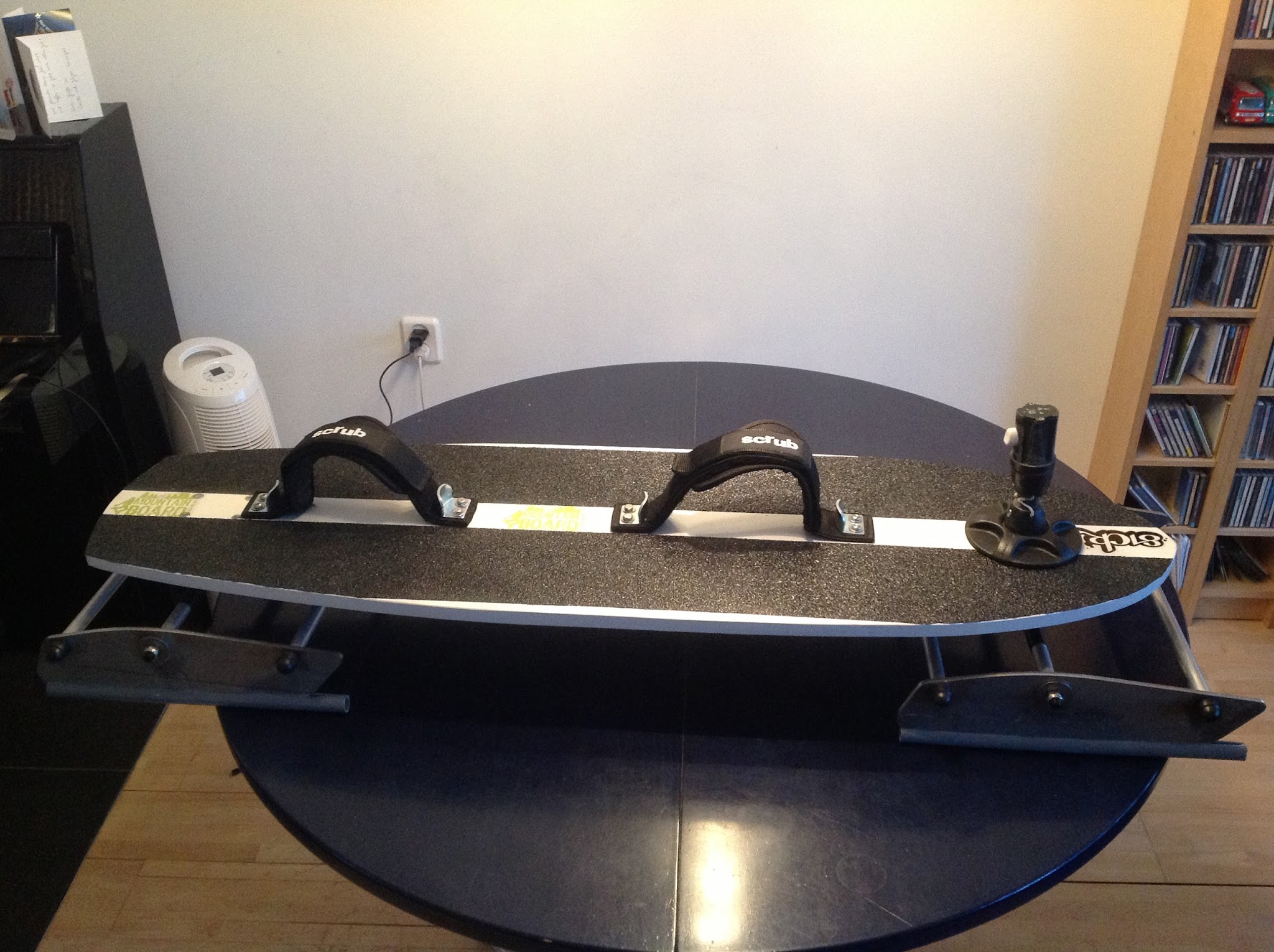

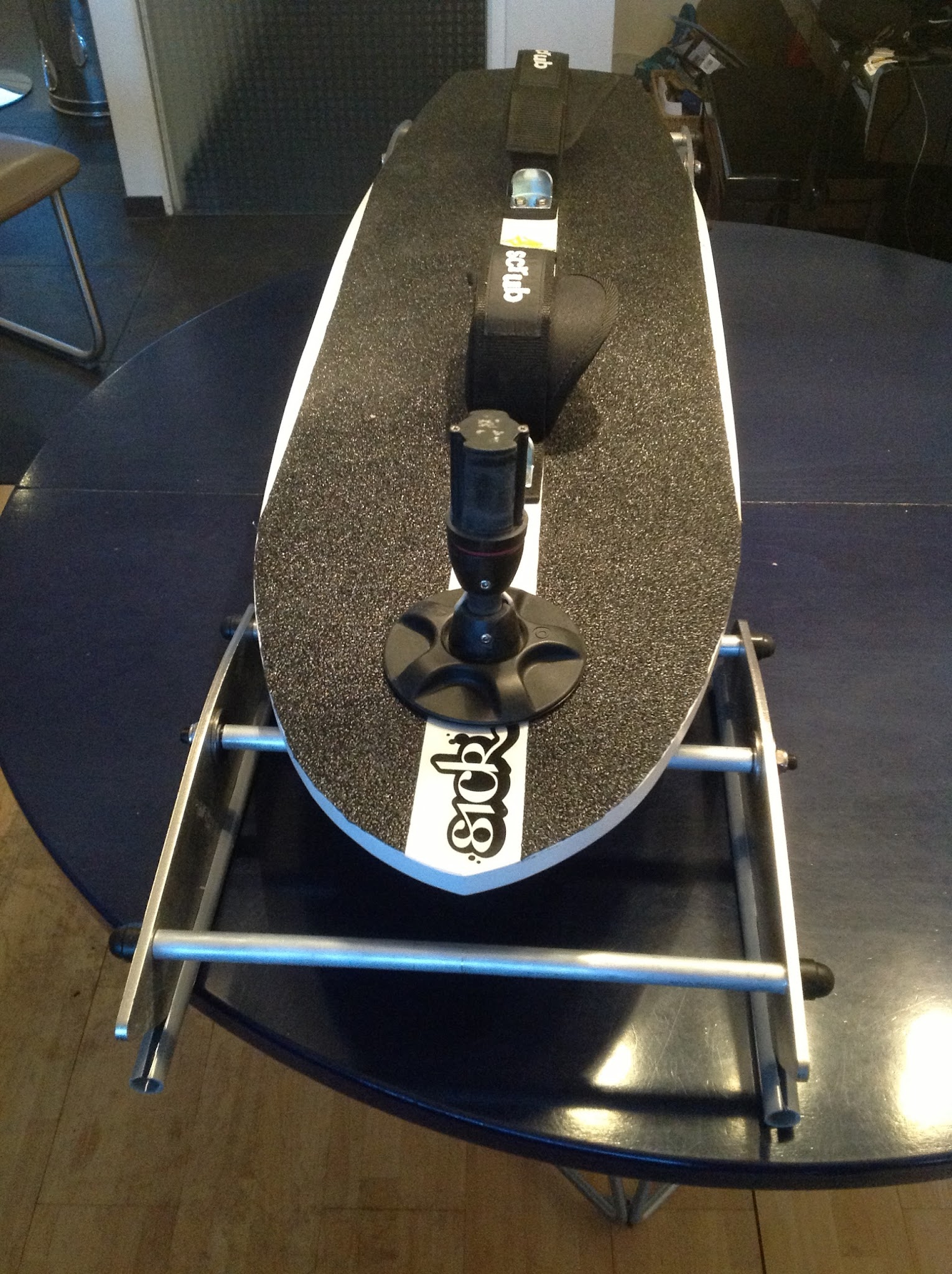

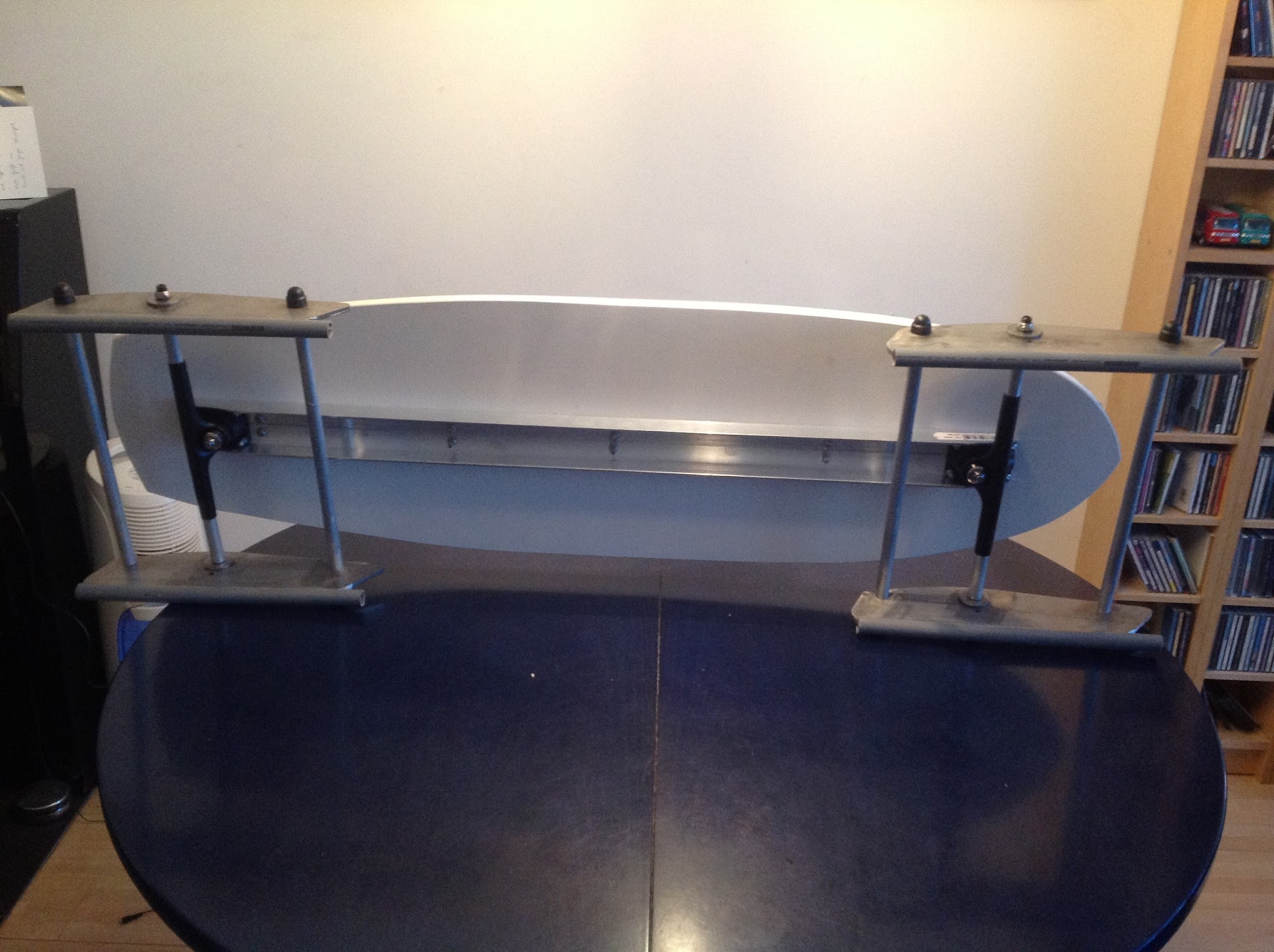

Zo eindelijk, na een week stilstand, vandaag mijn bestuurbare ijssurfer kunnen afmaken,
Dit weekend uitproberen, samen met mijn driehoek en Pirate! :D

Afbeelding

Afbeelding

Afbeelding

spdr870
Deur-surfer
Deur-surfer
Berichten: 46
Lid geworden op: vr aug 24, 2012 6:23 pm

Re: ijssurf zelfbouw 2012/2013 skate model (bestuurbaar)

Bericht door spdr870 » vr jan 18, 2013 8:11 pm

Vandaag op het ijsselmeer mij ijssurfer kunnen testen. Hier een video van de skate in actie:


Gijpen ging redelijk goed. In het begin wat wennen maar de skate is erg wendbaar! Helaas was de camera niet goed gemonteerd en kon ik enkel het eerste rakje filmen... Niet de beste maar beter dan niets...

Uiteindelijk was mijn maximale behaalde snelheid 45km/u.

Roland01
Deur-surfer
Deur-surfer
Berichten: 68
Lid geworden op: do apr 01, 2004 1:06 pm
Teamrider: Eurofun
Surf spul: Fanatic Falcon 90/111/125/138 North Sails Warp F2016 / Hurricane Fins
Contacteer:

Re: ijssurf zelfbouw 2012/2013 skate model (bestuurbaar)

Bericht door Roland01 » vr jan 18, 2013 9:17 pm

Met veel plezier lees ik weer alle berichten en ook ik ben weer verder aan het hobbieen met mijn skate. Ik heb de standaard messen van Melle met bionic trucks op een rvs onderstel.

Het enige waar ik nog steeds niet over uit ben is hoe ik de ijzers op de as moet gaan monteren. De ijzers moeten blijven roteren maar volstaat het als ik de ijzers TUSSEN 2 grote sluitringen en een bus op de as vast zet ?

Ik ga een foto maken om proberen te visualiseren wat ik bedoel..

https://www.dropbox.com/s/2k8pj6iujseucjt/IMG_0626.JPG

https://www.dropbox.com/s/uzma0rxdue4mq7x/IMG_0625.JPG

Uiteraard worden de ijzers gestabiliseerd met een draadeind of iets dergelijks
Laatst gewijzigd door Roland01 op vr jan 18, 2013 9:58 pm, 4 keer totaal gewijzigd.

spdr870
Deur-surfer
Deur-surfer
Berichten: 46
Lid geworden op: vr aug 24, 2012 6:23 pm

Re: ijssurf zelfbouw 2012/2013 skate model (bestuurbaar)

Bericht door spdr870 » vr jan 18, 2013 9:22 pm

Bovenaan pagina 4 van dit topic zie je cad tekeningen hoe ik de ijzers heb gemonteerd. Misschien helpt dat...?

Gebruikersavatar
Nils49
Freeride pro
Freeride pro
Berichten: 340
Lid geworden op: zo okt 04, 2009 8:10 am
Surf spul: Fanatic Falcons/Neilpryde RS Racings/F-Hot fins
Contacteer:

Re: ijssurf zelfbouw 2012/2013 skate model (bestuurbaar)

Bericht door Nils49 » vr jan 18, 2013 9:29 pm

Gewoon RVS carosserie ringen monteren (praxis).
Als je inzoomed op mijn fotos kun je het zien.

Roland01
Deur-surfer
Deur-surfer
Berichten: 68
Lid geworden op: do apr 01, 2004 1:06 pm
Teamrider: Eurofun
Surf spul: Fanatic Falcon 90/111/125/138 North Sails Warp F2016 / Hurricane Fins
Contacteer:

Re: ijssurf zelfbouw 2012/2013 skate model (bestuurbaar)

Bericht door Roland01 » vr jan 18, 2013 9:46 pm

Nils49 schreef:Gewoon RVS carosserie ringen monteren (praxis).
Als je inzoomed op mijn fotos kun je het zien.
Dus even voor de duidelijkheid Nils:

Op de as van de truck een bus -> Carrosserie ring -> ijzer -> carrosserie ring -> borgmoer

Zie ik dat goed ? Of zit er bij jou ook nog een kleine sluitring tussen de bus en de carr.ring ?

Of zou er nog een nylon ring tussen kunnen , zodat er geen metaal op metaal verbinding is ?

Thanks
Laatst gewijzigd door Roland01 op vr jan 18, 2013 10:03 pm, 1 keer totaal gewijzigd.

Roland01
Deur-surfer
Deur-surfer
Berichten: 68
Lid geworden op: do apr 01, 2004 1:06 pm
Teamrider: Eurofun
Surf spul: Fanatic Falcon 90/111/125/138 North Sails Warp F2016 / Hurricane Fins
Contacteer:

Re: ijssurf zelfbouw 2012/2013 skate model (bestuurbaar)

Bericht door Roland01 » vr jan 18, 2013 9:52 pm

Spdr870, help zeker.. Dank je wel..

Nog een vraagje.. Het gat waar de as in gaat, hoeveel ruimte mag daar op zitten ? Of zou je niet veel last van wat speling hebben ?

Gebruikersavatar
snellemelle
Funboarder in spe
Funboarder in spe
Berichten: 112
Lid geworden op: wo feb 06, 2008 12:39 am
Surf spul: Tabou Rockets 105, 125 en 145, Manics 2007 4.7, 5.3, Overdrives 2008 5.5, 6.0, 6.5, 7.5 en 8.5

Re: ijssurf zelfbouw 2012/2013 skate model (bestuurbaar)

Bericht door snellemelle » vr jan 18, 2013 10:08 pm

Hey Roland,

Zie het boardje van Jeroen, heeft dezelfde trucks.

Dan nog een paar draadeinden in het voorste en achterste gat, werkt goed voor de uitlijning.
jeroen1984 schreef:Vandaag nog even aan m`n ijssurfer geklust.
Moet nu alleen de messen polijsten en ik doe er nog een draadeindje tussen om alles goed in een lijn te houden,
maar dat komt volgende week wel een keer.
En dan moet hij maar eens getest worden.
Melle je messen staan wel echt heel bruut onder m`n boardje..THNX!
Als het goed is moeten nu de foto`s verschijnen....
[picasa]http://lh3.ggpht.com/_mz42bbbmtwo/TQO0Z ... C03089.JPG[/picasa]
[picasa]http://lh5.ggpht.com/_mz42bbbmtwo/TQO0Z ... C03092.JPG[/picasa]
[picasa]http://lh6.ggpht.com/_mz42bbbmtwo/TQO0a ... C03093.JPG[/picasa]
[picasa]http://lh6.ggpht.com/_mz42bbbmtwo/TQO0a ... C03094.JPG[/picasa]
