IJssurf zelfbouw | driehoek model

[Pieter Hamstra]

Heb deze zomer een nieuwe gebouwd, wilde een zo licht mogelijke ijssurfer bouwen en dat viel niet mee, je hebt zomaar weer een aantal kilo`s

[knollie]

Full-Carbon-frame, Pieter, of gelamineerd hout?

[Pieter Hamstra]

het frame is van 3 mm triplex

[Hansie]

Dat ziet er goed uit Pieter, wat is het gewicht geworden?
Is 3 mm dik genoeg icm de laminatie?

Heb zelf het idee dat het gewicht bij harde wind niet zo extreem belangrijk is, wel voor een wedstrijd natuurlijk om snel te kunnen accelereren.

[BicElectricRock]

Vakwerk zeg.....hoe zitten die 'ribben' aan de onderkant vast. Gewoon gelijmd? Kantelt dat niet?

[Pieter Hamstra]

Wat je nu ziet is alleen nog maar gelijmt, heb alle hoeken nog met glasweefsel versterkt, plaats morgen nog wel een paar foto's

Heb de nieuwe gebouwd voor de lichte wind om sneller weg te zijn, en misschien is het ook wel beter in de hardere wind.

[twalis]

Ga je je oude remconstructie in dit model verwerken of heb je daar een andere oplossing voor verzonnen?
Ziet er strak uit!

[flapie]

Nice wat is het gewicht uiteindelijk geworden?

[Pieter Hamstra]

Het blijft het oude type rem, alleen wat lichter gebouwd en geen schoor in de hoek.

Het gewicht wordt net onder de 14 kg hoop ik, en dan is hij 6 kg lichter dan mijn oude.

[Agent Mulder]

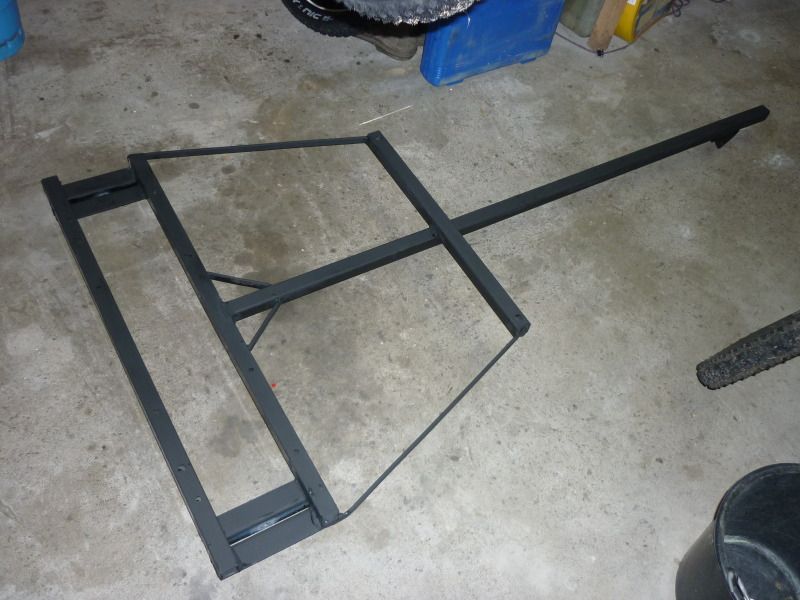

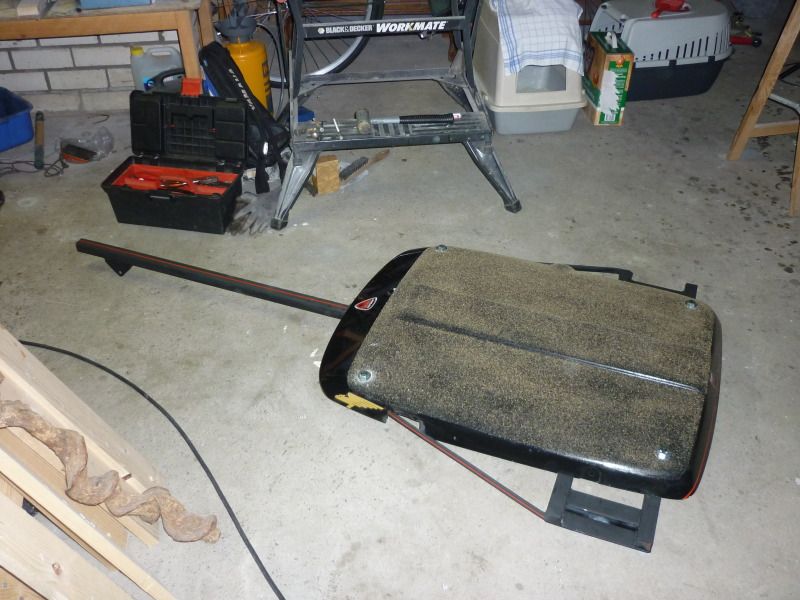

Hieronder mijn "driehoek" . Deze is niet echt nieuw maar er worden wel een aantal zaken aangepakt, er moet een rem op

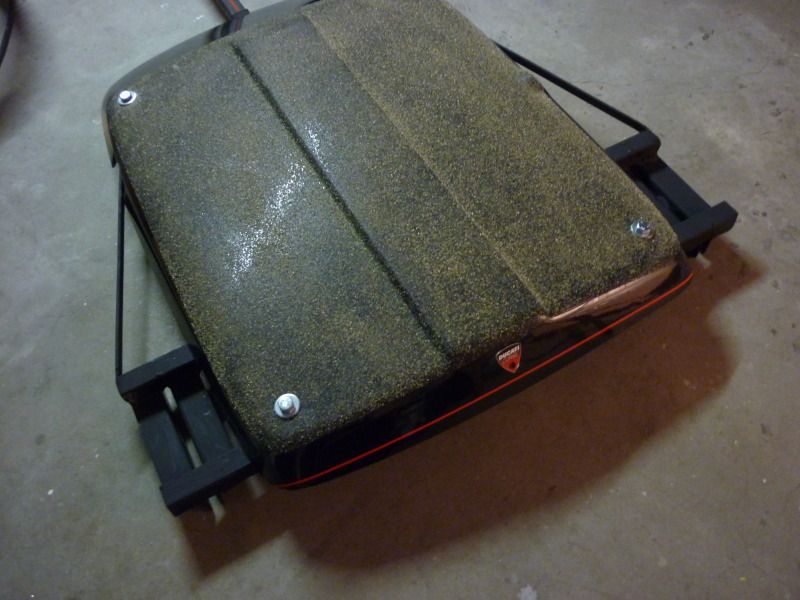

en ik wil kijken of hij idd nog wat lichter kan, met name de gebruikte polyester deksel van een motor aanhanger is nogal zwaar, maar hij ziet er wel mooi uit zo. Eerst maar eens de rem fixen, idee van Pieter ziet er goed uit.

[Pieter Hamstra]

Tordeerd dit model niet te te veel Robert.

[BicElectricRock]

@Pieter, zou je nog een foto van de onderkant kunnen posten van hoe hij nu is?

[Pieter Hamstra]

De onderkant, was toen nog niet helemaal afgewerkt.

[Agent Mulder]

@Pieter,
Nee,hij is nu twee winters gebruikt en mooi stabiel. Het staal heeft een behoorlijke wanddikte.

[Speedsurfer142]


De onderkant, was toen nog niet helemaal afgewerkt.

De benaming is zeker F-117 Stealth Fighter

[barth]

[flapie]

Het gewicht wordt net onder de 14 kg hoop ik, en dan is hij 6 kg lichter dan mijn oude.

das een mooi gewicht, heel veel lichter bouwen word lastig denk ik.
de mijne zit op 15kg rond helemaal compleet met ijzers achteras en voetbanden.
heb eigenlijk nog maar een dag goed kunnen testen in minimale wind, viel me toen op dat ik idd eerder weg was dan de zwaardere modellen maar ook harder liep

[WilliamS]

Hier onze opgeknapte / nieuwe / verbeterde 'boards'


Ik weet niet hoe zwaar ze zijn, ik ga ze binnenkort ff wegen

[Pieter Hamstra]

@willamS, wat is de midden balk lang of verkijk mij daarop, vooral de rooie en oranje.

[WilliamS]

Die is inderdaad redelijk lang. Daar zijn we 2 jaar geleden wel 72kmh mee gegaan. Kijken of we dit jaar weer kunnen.

[Bombora]

Op een van de foto's zie ik nog een klein stukje voetband. Wat voor voetbanden gebruiken jullie?
Ik heb op mijn driehoekmodel antisliptape en latjes om uitglijden te voorkomen maar voetbanden lijken me op hoge snelheden toch wel zekerder.

[Agent Mulder]

Bij de Welkoop, rubber strip van een stalschuiver, los verkrijgbaar of rubber band waar jonge bomen aan een paal worden vastgemaakt.

Succes !

[Pieter Hamstra]

Je kunt er opzich iedere voetband opschroeven, maar dit zijn speciale lichte voetbanden van starboard voor een formula board.
Een surfmaat heeft er band op, waar je bomen mee vastzet , kan ook.

[Pieter Hamstra]

Haha, we waren beide met het zelfde bezig, boomband is favoriet.

[rene12move]

Wat dacht je van een stuk oude ratelspanband van ca 50 mm breed? Werkt ook prima.

[Spike_B]

De Sint had dit voor mij in petto

[Hansie]

Dat is een mooi ontwerp Sipke.
Super licht waarschijnlijk.

Ben inmiddels zelf ook weer wat verder met mijn "licht gewicht"
De basis is klaar en weegt 12 kg.
ijzers met steunen + ski en steun ongv. 3 kg

Dan zou ik toch rond die 15/16 kg moeten kunnen komen.
En het mooiste van alles is dat hij gewoon van "licht" hout is maar toch sterk.

Als ik wat verder ben post ik hier wel wat foto's.

[Peter Vernet]

Leuk om de nieuwe creaties voor komende winter te zien .

Toch ook nieuwsgierig geworden over het gewicht van mijn eigen materiaal en de boel maar eens gewogen.

Eerst mijn glij ijzers op de waag;
setje 1, 3 lage ijzers 1,45 kg
setje 2, 3 middel hoge ijzers of 2 middel hoge ijzers met ski voor 2,4 kg (bij toeval is de ski net zo zwaar als het voorste ijzer)
setje 3, 3 hoge kortere ijzers 3 kg.

Dan mij Surfslider met rem en voetbanden, een ijzeren frame met een vlak en bol houten dek, 13,4 kg + 1,45 kg = 14,85 kg glij klaar.
Bij deze is het alleen mogelijk vanwege de dikte van het glij ijzer en de steunen om setje 1 te gebruiken.

De ultra light heeft geen rem , heeft een aluminium frame met een bol houten dek en kunstof onderplaat is met voetbanden en weegt 9,5 kg.
Hier passen de ski en alle drie de sets glij ijzers in, 9,5 kg+2,4 kg= 11,9 kg of 9,5 kg+3 kg= 12,5 kg glij klaar..
Tot nu toe echter alleen set 2 en 3 bij deze gebruikt.
De beperkingen van de surfslider hebben mij gemotiveerd voor de bouw van de ultra light.
Mijn driehoeken hebben niet die balken/steunen naar voren als bij hierboven getoonde modellen.

[BicElectricRock]

Voor de facebook lozen:

Jeff Brown heeft wat leuke dingen gedeeld

Filmje over maken/slijpen van ijzers. Ook gewoon leuke beelden (eerste stukje film is wat irritant)
https://www.youtube.com/watch?v=HfmHOLqu7Co

Tekening van zijn iceboards (hoop dat het ook zonder facebook account te openen is)
https://www.facebook.com/download/61093 ... BOARDS.pdf

Tekening van zijn ijzers (hoop dat het ook zonder facebook account te openen is)
https://www.facebook.com/groups/Iceboards/files/
